LMI Gocator 5000 Series
- 다층 구조에서 여러 프로파일 동시 생성
- 프로파일당 1972개 데이터 포인트 생성
- 스캔 속도 최대 40 kHz(가속 포함)
- 높은 X 해상도, 미크론 미만 단위의 Z 정밀도
- 다양한 종류의 재료 사용 가능
- 이중 축 광학 설계로 높은 신호 품질
- 차세대 온보드 측정 및 검사 소프트웨어 실행
1. 이중 축 광학 설계로 정밀한 측정
• Gocator 5500 센서는 노이즈 내성을 강화한 이중 축(dual-axis) 광학 시스템을 적용하여, 표면 거칠기, 미세 홈, 미세 패턴 등 까다로운 형상에서도 정확한 3D 스캔이 가능합니다.
• 이중 축 설계를 통해 측정 신호 품질을 극대화하고, 표면 반사율 변화나 음영 문제에도 안정적인 데이터를 제공합니다.
2. 고속·고해상도 측정
• 맞춤형 고속 라인 이미지 센서와 고성능 전자 장치를 탑재하여 최대 40 kHz 샘플링 레이트 지원
• X 방향 해상도: 최대 2.5 µm, Z 반복성: 0.05 µm
• 고속 스캔과 높은 해상도를 동시에 제공하여 대량 생산 라인에서도 정밀 검사 가능
3. 3D 단층 촬영 및 멀티 데이터 생성
• 재료의 각 층에 대해 3D 단층 촬영, 3D 지형, 2D 인텐시티 데이터 동시 생성
• 개별 층 두께 측정, 다층 구조 분석, 보조 층 결함 감지 가능
• 실시간 데이터 확인 및 Pass/Fail 판단 지원
4. 소프트웨어 및 시스템 통합 지원
• 내장된 측정 툴, I/O 연결, PC 기반 다층 프로파일링 가속 기능 제공
• 웹 기반 인터페이스로 간편한 설정, 실시간 데이터 모니터링, 분석 및 저장 가능
• 기존 자동화 라인과 원활하게 통합 가능하여 생산성과 품질 관리 향상

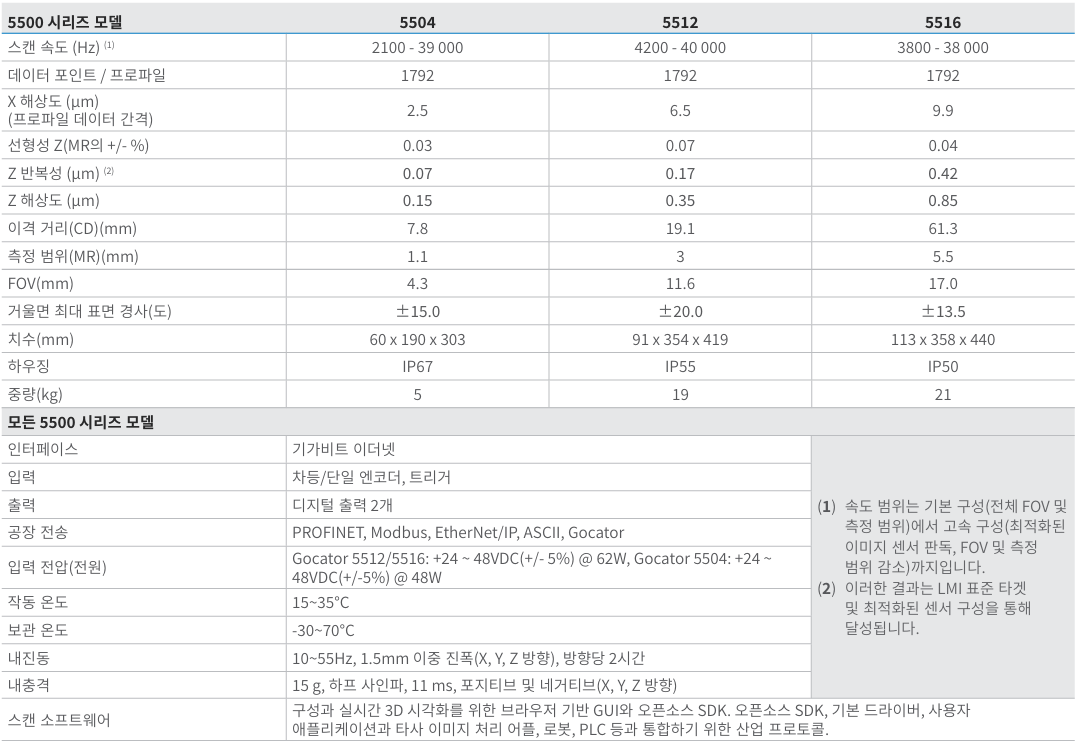

| 스캔 속도 (Hz) | 2100 - 39 000 |
|---|---|
| 데이터 포인트 / 프로파일 | 1792 |
| X 해상도 (µm) | 2.5 |
| 선형성 Z(MR의 +/- %) | 0.03 |
| Z 반복성 (µm) | 0.07 |
| Z 해상도 (µm) | 0.15 |
| 이격 거리(CD)(mm) | 7.8 |
| 측정 범위(MR)(mm) | 1.1 |
| FOV(mm) | 4.3 |
| 거울면 최대 표면 경사(°) | ±15.0 |
| 치수(mm) | 60 x 190 x 303 |
| 하우징 | IP67 |
| 중량(kg) | 5 |
| 스캔 속도 (Hz) | 4200 - 40 000 |
|---|---|
| 데이터 포인트 / 프로파일 | 1792 |
| X 해상도 (µm) | 6.5 |
| 선형성 Z(MR의 +/- %) | 0.07 |
| Z 반복성 (µm) | 0.17 |
| Z 해상도 (µm) | 0.35 |
| 이격 거리(CD)(mm) | 19.1 |
| 측정 범위(MR)(mm) | 3 |
| FOV(mm) | 11.6 |
| 거울면 최대 표면 경사(°) | ±20.0 |
| 치수(mm) | 91 x 354 x 419 |
| 하우징 | IP55 |
| 중량(kg) | 19 |
| 스캔 속도 (Hz) | 3800 - 38 000 |
|---|---|
| 데이터 포인트 / 프로파일 | 1792 |
| X 해상도 (µm) | 9.9 |
| 선형성 Z(MR의 +/- %) | 0.04 |
| Z 반복성 (µm) | 0.42 |
| Z 해상도 (µm) | 0.85 |
| 이격 거리(CD)(mm) | 61.3 |
| 측정 범위(MR)(mm) | 5.5 |
| FOV(mm) | 17.0 |
| 거울면 최대 표면 경사(°) | ±13.5 |
| 치수(mm) | 113 x 358 x 440 |
| 하우징 | IP50 |
| 중량(kg) | 21 |
