LMI Gocator 4000 series
- 고행상도를 위한 프로파일당 1920개 포인트, 사각 영역 없는 3D 측정 및 검사
- 최고 1.9um의 X 해상도
- 최대 5.0mm 의 FOV
- 최대 +/- 85도의 경사각
- 스캔 속도 최대 36kHz(가속 포함)
- 온센서 측정 툴과 I/O 연결
- 간편한 장착 및 시스템 통합
1. 빠른 속도와 높은 해상도
• Gocator 4000 시리즈는 미세한 특징 감지 및 정밀 3D 형상 측정을 위해 탁월한 X 해상도와 최적의 Z 성능을 제공합니다.
• 여기에 스캔 속도는 최대 36 kHz+(GoMax NX 또는 PC 가속 사용 시)로 빠르기에 인라인 주기 시간을 충족하고 생산 라인에 신속하게 배포할 수 있는 능숙한 스캔 및 검사 솔루션입니다.
2. 측정 및 검사 소프트웨어 포함
• Gocator® 4000 센서는 LMI의 선도적인 스마트 센서 디자인 아키텍처를 기반으로 만들었습니다.
• 여기에는 측정 툴이 내장된 사용하기 쉬운 웹 기반 인터페이스, I/O 연결, GoMax NX Smart Vision Accelerator 또는 PC를 사용한 센서 가속이 포함됩니다.
3. 뛰어난 스캔 성능
• 동축 광학 설계로 센서가 단순하고 복잡한 표면 형상을 사각 영역 없이 스캔할 수 있어 가파른 각도의 특징, 깊은 홈, 돌출된 부품에서 향상된 데이터 품질과 보다 정확한 측정 결과를 얻을 수 있습니다.
• Gocator 4000 시리즈의 광학 장치는 각도 범위가 우수해서 반사성이 높은 표면과 곡면에서 탁월한 성능을 발휘합니다.
4.다목적 용도로 모든 재료와 부품, 기능을 처리
• 반도체 BGA의 작은 솔더 범프부터 기계 가공된 금속 휴대폰 하우징, 스마트 워치 같은 웨어러블 소비자 가전 조립품의 투명한 접착 경로에 이르기까지 모든 재료 유형이나 부품 모양을 정확하게 스캔합니다.

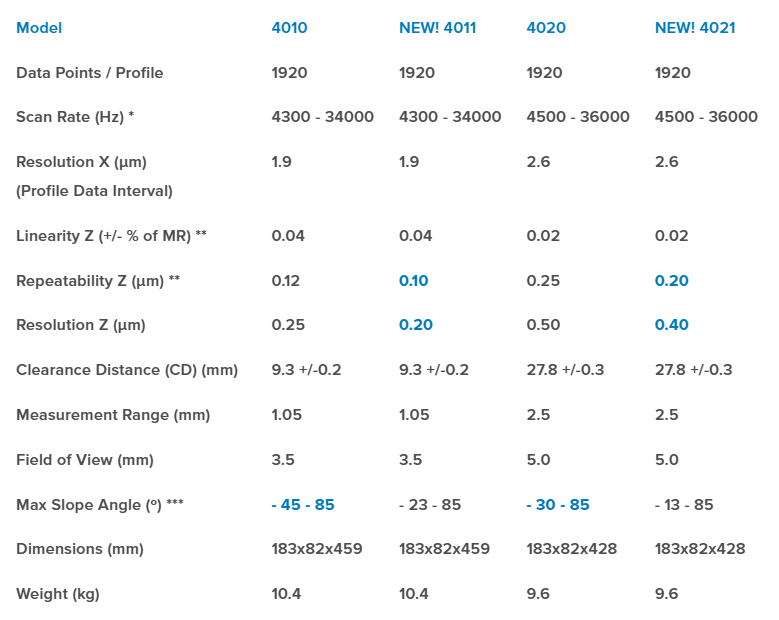

| Model | 4010 |
|---|---|
| Data Points / Profile | 1920 |
| Scan Rate (Hz) * | 4300 - 34000 |
| Resolution X (µm) (Profile Data Interval) | 1.9 |
| Linearity Z (+/- % of MR) ** | 0.04 |
| Repeatability Z (µm) ** | 0.12 |
| Resolution Z (µm) | 0.25 |
| Clearance Distance (CD) (mm) | 9.3 +/-0.2 |
| Measurement Range (mm) | 1.05 |
| Field of View (mm) | 3.5 |
| Dimensions (mm) | 183x82x459 |
| Weight (kg) | 10.4 |
| Model | 4011 |
|---|---|
| Data Points/Profile | 1920 |
| Scan Rate(Hz)* | 4300 - 34000 |
| Resolution X (µm) (Profile Data Interval) | 1.9 |
| Linearity Z(+/-% of MR)** | 0.04 |
| Repeatablility Z(µm)** | 0.10 |
| Clearance Distance(CD) (mm) | 9.3 +/-0.2 |
| Measurement Range(mm) | 1.05 |
| Field of View(mm) | 3.5 |
| Max Slope Aangle(º)*** | - 23 - 85 |
| Dimensions(mm) | 183x82x459 |
| Weight(kg) | 10.4 |
| Model | 4020 |
|---|---|
| Data Points / Profile | 1920 |
| Scan Rate (Hz) * | 4500 - 36000 |
| Resolution X (µm) (Profile Data Interval) | 2.6 |
| Linearity Z (+/- % of MR) ** | 0.02 |
| Repeatability Z (µm) ** | 0.25 |
| Resolution Z (µm) | 0.50 |
| Clearance Distance (CD) (mm) | 27.8 +/-0.3 |
| Measurement Range (mm) | 2.5 |
| Field of View (mm) | 5.0 |
| Max Slope Angle (º) *** | - 30 - 85 |
| Dimensions (mm) | 183x82x428 |
| Weight (kg) | Weight (kg) |
| Model | NEW! 4021 |
|---|---|
| Data Points / Profile | 1920 |
| Scan Rate (Hz) * | 4500 - 36000 |
| Resolution X (µm) (Profile Data Interval) | 2.6 |
| Linearity Z (+/- % of MR) ** | 0.02 |
| Repeatability Z (µm) ** | 0.20 |
| Resolution Z (µm) | 0.40 |
| Clearance Distance (CD) (mm) | 27.8 +/-0.3 |
| Measurement Range (mm) | 2.5 |
| Field of View (mm) | 5.0 |
| Max Slope Angle (º) *** | - 13 - 85 |
| Dimensions (mm) | 183x82x428 |
| Weight (kg) | 9.6 |
